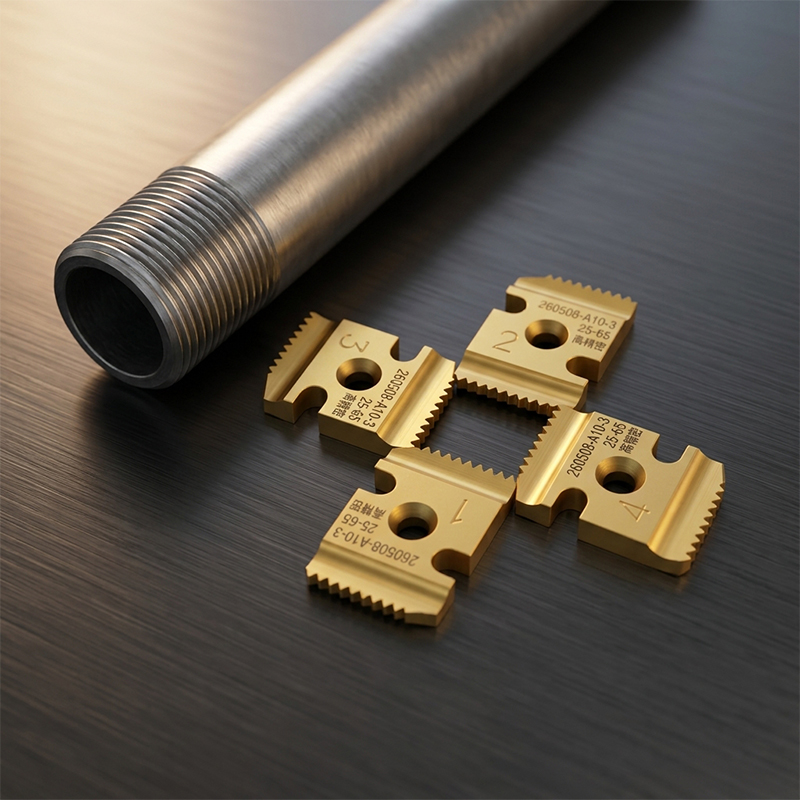

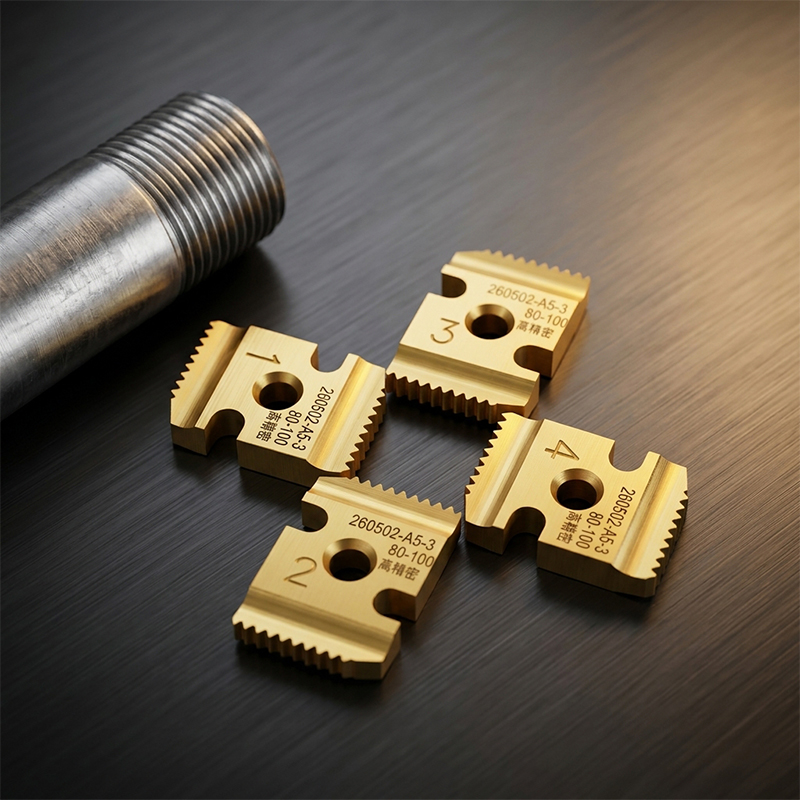

Двусторонние резьбонарезные плашки

Как двусторонняя геометрия повышает эффективность нарезания резьбы

Двухсторонняя конструкция ядра симметрично распределяет силы резания, непосредственно борясь с прогрессирующим износом задней поверхности, от которого страдают однолезвийные штампы. При больших объемах производства эта сбалансированная нагрузка предотвращает локальное накопление тепла и микростружку, сохраняя постоянство профилей резьбы далеко за пределами того момента, когда обычные штампы требуют замены. В Ханчжоу Синабо мы разработали нашу Двусторонние резьбонарезные плашки так что, когда одна из зон резания в конечном итоге устанет, прецизионно отшлифованная вторичная кромка плавно возьмет на себя основную работу, эффективно удваивая полезный интервал обслуживания без какой-либо механической регулировки.

Это напрямую переводится в Высокая точность промышленного уровня на каждой заготовке. Поскольку корпус матрицы остается более холодным и стабильным, сформированная поверхность резьбы остается гладкой и без заусенцев, а делительный диаметр остается в пределах допусков ISO даже после тысяч циклов. Для руководителей производства измеримым результатом является меньшее количество остановок линии для смены инструмента и резкое сокращение количества бракованных деталей, вызванных смещением размеров резьбы.

Определение правильного стандарта резьбы без догадок

Поддержка многопоточного типа Встроенные в наши штампы профили BSPT, NPT и метрической системы — это не просто разнообразие; речь идет об устранении путаницы полей, которая приводит к несовпадающим сборкам. Каждый стандарт имеет определенный угол боковой поверхности, конусность и механизм уплотнения, и их смешивание может привести к утечкам или механическим поломкам. Мы убедились в этом на собственном опыте за десятилетия работы на трубопроводах, поэтому компания Hangzhou Xinabo гарантирует, что на каждой матрице нанесена лазерная маркировка с указанием точного стандарта и шага, чтобы оператор мог с первого взгляда убедиться в совместимости.

Когда выбирать каждое семейство резьбы

• BSPT (Британский стандартный трубный конус) – Использует угол резьбы 55° и обеспечивает герметизацию за счет натяга резьбы. Доминирует в жидкостных системах Европы, Азии и Содружества. Идеально подходит там, где ожидается частая сборка/разборка, поскольку конус обеспечивает надежное уплотнение металл-металл с минимальным количеством резьбовой смазки.
• NPT (Национальный трубный конус) – Имеет угол резьбы 60° и усеченную вершину основания, которая создает спиральный путь утечки, специально герметизированный компаундом или лентой. Стандарт для противопожарной защиты и технологических трубопроводов Северной Америки. Требуется контролируемый момент свинчивания во избежание чрезмерного затягивания и растрескивания охватывающих фитингов.
• Метрическая (метрическая параллель/конус ISO) – Определены профилями ISO 68-1, широко используемыми в гидравлической арматуре и механических деталях за пределами Америки. Варианты с мелким шагом обеспечивают превосходную вибростойкость, что делает их выбором по умолчанию для вращающихся механизмов и автомобильных узлов.

Наш Двусторонние резьбонарезные плашки позволяют одному интеллектуальному резьбонарезному станку переключаться между этими стандартами за считанные секунды — не нужно менять местами матрицы или повторно обнулять станок. Имея под рукой один комплект штампов BSPT, один комплект NPT и один комплект метрических штампов, мастерская может выполнять работы со смешанными стандартами без снижения производительности, связанного с постоянной переоснасткой.

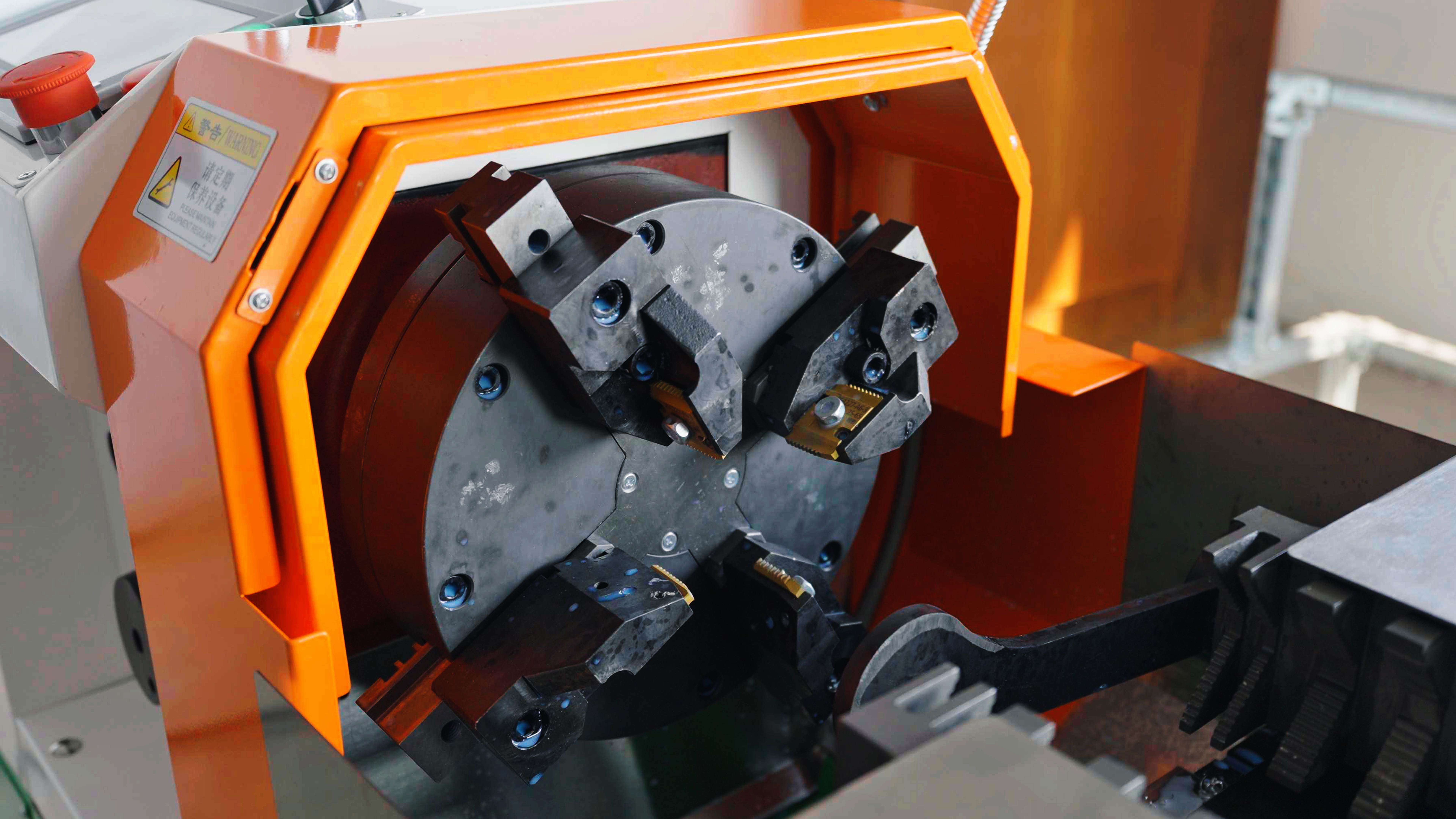

Достижение полной совместимости с интеллектуальными резьбонарезными станками

Специализированная совместимость Это больше, чем просто этикетка: она опирается на прецизионно обработанный корпус штампа, внешний диаметр которого, расположение шпоночного паза и допуск на осевое биение контролируются с точностью до однозначных микрон. Это означает, что наши матрицы устанавливаются в шпиндель основного интеллектуального резьбонарезного оборудования с нулевым угловым смещением. Результатом является бесшовная посадка и стабильная работа Это сохраняет автоматическую калибровку подачи станка, устраняет необходимость установки прокладок или ручной правки и предотвращает микровибрации, которые разрушают качество резьбы при длительных производственных циклах.

1. die’s pilot diameter is ground concentric within 0.01 mm, locking into the chuck without radial play.
2. Термически обработанная легированная сталь сохраняет размерную стабильность в условиях термических циклов полуавтоматических процессов нарезания резьбы.
3. Универсальная схема слотов для дисков совместима как с европейскими, так и с азиатскими машинными интерфейсами без адаптеров.

Опираясь на 20-летний опыт строительства трубопроводов, Ханчжоу Синабо разработал эти Двусторонние резьбонарезные плашки чтобы исключить возню на месте, которая отнимает часы у каждого проекта. Когда можно установить матрицу и начать производить качественную резьбу в считанные секунды, весь рабочий процесс — от небольших цехов технического обслуживания до полномасштабных линий заводского изготовления — получает измеримое преимущество в производительности.

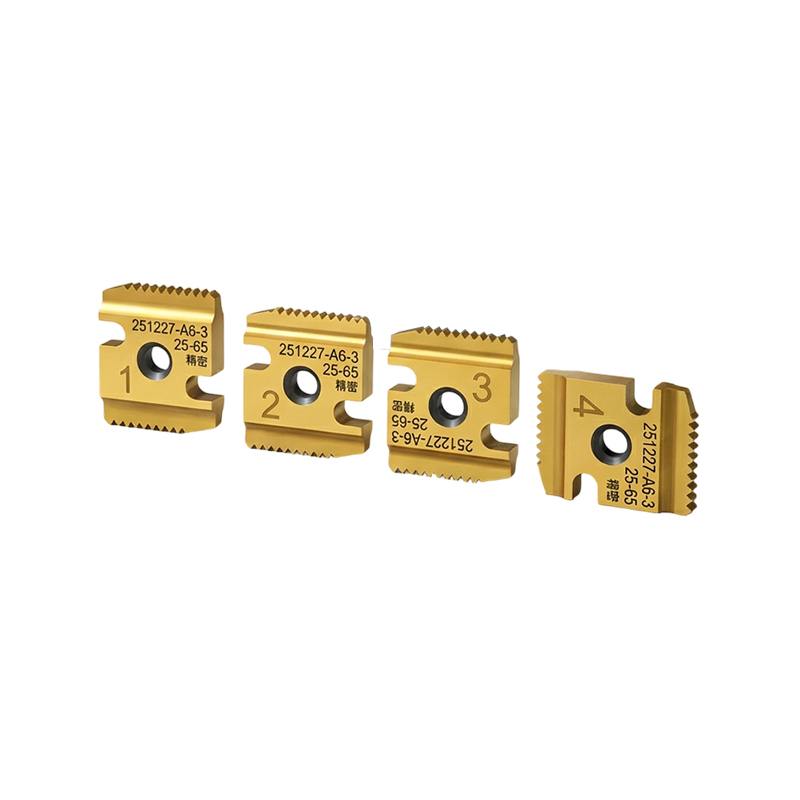

Использование набора из 4 предметов для оптимизации логистики на рабочей площадке

Установить конфигурацию Четыре матрицы в одном компактном комплекте решают практическую задачу: большинство средних промышленных задач по нарезанию резьбы циклически переключаются между несколькими распространенными размерами. Собирая вместе наиболее востребованные диаметры, мы избавляемся от догадок в управлении запасами. Каждая прорезь для матрицы в корпусе вырезана по определенному размеру, поэтому недостающий инструмент сразу виден во время визуальной проверки — простой, но эффективный уровень защиты от ошибок на загруженных объектах.

kit’s robust carrying case protects the Высокая точность промышленного уровня каждой матрицы во время транспортировки между мастерскими, строительными площадками и обрабатывающими центрами. Поскольку пенопластовая футеровка устойчива к химическому воздействию, случайный контакт с смазочно-охлаждающей жидкостью или трубной смазкой не приведет к ее разрушению. Такое внимание к практической долговечности означает, что, когда вы открываете кейс на удаленной рабочей площадке, штампы остаются такими же чистыми и готовыми, как и в ящике для инструментов.
